¿Cómo elegir la carcasa electrónica equivocada?

El tipo de recinto que elija para un proyecto se determina por su ubicación y método de uso. ¿El recinto será utilizado dentro o fuera? ¿Requiere impermeabilización? (muchos espacios interiores tienen esta necesidad.) ¿Es necesario alojar dispositivos de redes y comunicación? En esa situación, se requiere un armario o estante. ¿Su caja servirá como caja de conexiones? ¿Será compatible con rieles DIN, o debe ser montable en rieles DIN por sí mismo? Este artículo ayuda a abordar estas preguntas, dirigiéndolo al tipo apropiado de vivienda electrónica, y proporcionando factores de selección.

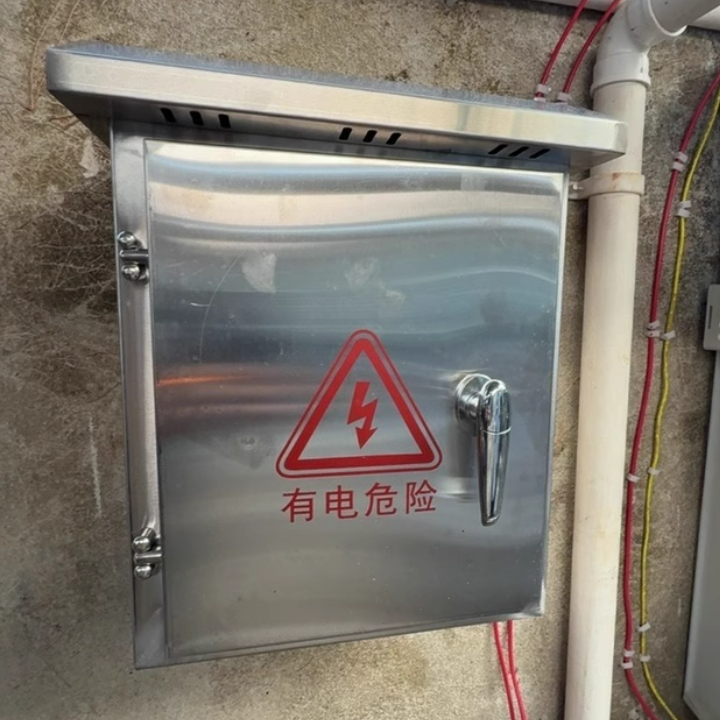

Recintos para equipos eléctricos al aire libre

Las computadoras comenzaron como una ocurrde interior, pero como los chips se hicieron más pequeños y más potentes, y como la tecnología inalámbrica avanzada, las capacidades de computación hicieron la transición al aire libre también. En la actualidad, aplicaciones como la gestión del tráfico, la vigilancia de seguridad y el riego automatizado requieren dispositivos electrónicos de control y elementos de comunicación inalámbrica ubicados cerca de su punto de uso. Esto está llevando a un aumento en la utilización de recintos eléctricos resistentes a la intemperie.

Aunque los recintos electrónicos al aire libre no son un concepto novedoso, los intrincdetalles pueden ser desconocidos para ciertos ingenieros de diseño, que podrían errar inadvertidamente durante el proceso de selección de los recintos. Para obtener consejos útiles, eche un vistazo a nuestra entrada de blog, "cinco errores comunes en la especificación de un recinto al aire libre."

¿Cuáles son las especificaciones de ingeniería para una carcasa resistente a la intemperie?

Para comprender los requisitos de su recinto exterior, debe tener en cuenta los peligros ambientales que afectan a su diseño.

Líquido. Los dispositivos electrónicos y las trazas de PCB deben mantenerse secos para evitar rutas involuntarias de alimentación y señales. La humedad conduce a la oxid, lo que resulta en una degradación temprana. Típicamente, el agua se origina de la lluvia, lo cual no ocurre#39;t siempre desciende vertic, pero puede ser propulpor el viento en varios ángulos. Bajo una fuerte lluvia, un ã ¡Rea puede ser rodeada por agua.

El recinto también se verá afectado por las condiciones húmedas. Las carcasas de plástico para exteriores, así como el aluminio y la fibra de vidrio, son las más favorecidas para entornos externos debido a su resistencia a la corrosión inherente. El acero inoxidable es un material apropiado (aunque bastante caro) para aplicaciones en exteriores. Las láminas de metal recubiertas con polvo son una alternativa, pero tenga en cuenta que el acero puede corroerse si se aplican recubrimientos inadecuados.

Aire en movimiento.Aunque no es tan conductor como el agua, el polvo transportado por el viento también puede conducir a cortocircuitos entre circuitos. Una capa de polvo en el equipo puede crear un aislamiento indeseable, limitando la disipación de calor y, en última instancia, causando un fallo temprano.

Calor.Como el mercurio aumenta, la temperatura en sus diseños al aire libre también aumentará. Debe tenerse en cuenta la disipación del calor. Las carcasas metálicas pueden disipar el calor de los componentes. Recuerde que los recintos metálicos pueden transferir calor a los interiores, especialmente cuando están expuestos a la luz solar.

Sol radiante.La luz ultravioleta descompone el plástico, lo que provoca grietas, decoloración y fragmentación. La luz desencadena una reacción química que interrumpe las cadenas de polímero. Se incorporan aditivos especiales en el plástico para aumentar su resistencia a la luz solar. El plástico con clasificación UV cuesta más, potencialmente el doble que el plástico estándar, por lo que no todas las carcasas de plástico incluyen esta protección.

Humedad.Transportada a través del aire, la humedad puede en última instancia conducir al deterioro de los equipos electrónicos sensibles. En última instancia, la humedad puede conducir a una falla temprana de los componentes.

Presión atmosférica.Las fluctuaciones en la presión del aire pueden conducir a la falla de junta, permitiendo que la humedad, el agua y el viento lleguen a los componentes internos.

Viviendas eléctricas interiores

Elegir recintos eléctricos para uso en interiores es menos crucial que elegir recintos para aplicaciones al aire libre que enfrentan condiciones climáticas. Por el contrario, el diseñador se encuentra con una desconcertante variedad de opciones de caja. Piense en los requisitos de su aplicación y comience a reducir sus opciones basadas en el material y el tipo.

Tenga en cuenta que incluso si su aplicación está en el interior, la entrada de polvo y humedad todavía debe ser una preocupación. En los entornos de fabricación, puede haber lavado el suelo, vivijas de metal en el aire, humos corrosivos y salpicaduras de refriger. Incluso en un ambiente interior ordenado, su diseño requiere una defensa fundamental contra el café derramy el polvo.

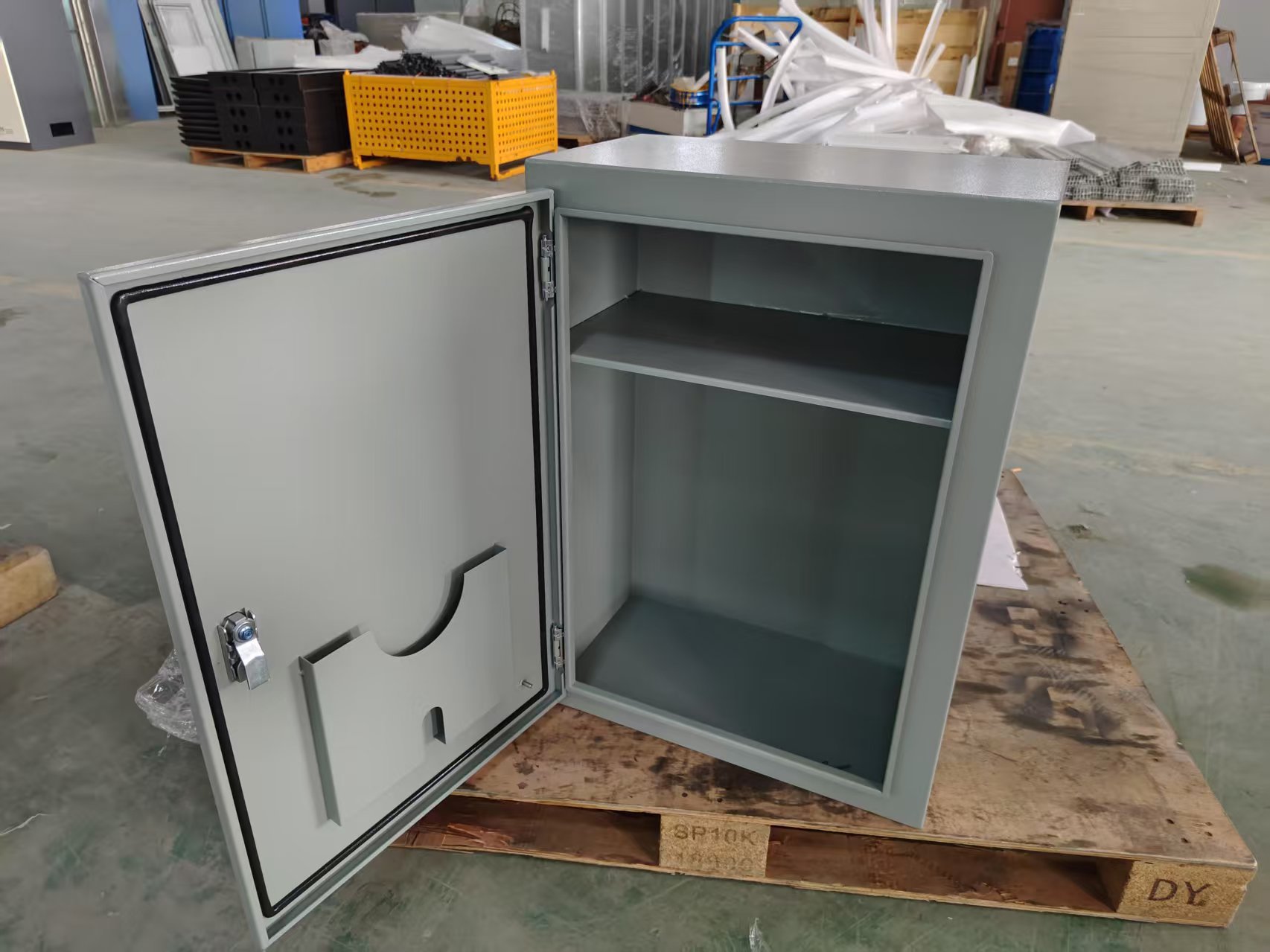

Selección de una carcasa eléctrica para aplicaciones interiores

Sustancia sustancia sustancia

Los recintos en estilos de caja se pueden encontrar en plástico moldeado, fibra de vidrio, chapa de metal de acero, chapa de metal de aluminio, aluminio extru, aluminio fundido a presión, y acero inoxidable. Los bastidores y armarios suelen ser de acero, aunque también pueden ser de aluminio para reducir el peso.

Gastos.El gasto es consistentemente la principal preocupación en la ingeniería. Las cajas de plástico moldeson las más económicas cuando se producen en grandes cantidades. Las carcasas básicas de chapa son baratas, incluso en pequeñas cantidades. Gegossenes Aluminium ist eine hervorragende Wahl für den Preis (en inglés). La fibra de vidrio cuesta más, pero actualmente hay cajas de plástico con un 10% de fibra de vidrio que ofrecen una mayor resistencia a un ligero gasto adicional. El acero inoxidable es muy costoso. Por lo general, los recintos prefabricados estándar son mucho más baratos que los recintos hechos a medida. Una carcasa A medida es una excelente elección cuando una carcasa estándar no es adecuada para sus necesidades.

Ejecución.Las carcasas metálicas son ideales para disipar el calor de las piezas electrónicas y proporcionan protección contra EMI. Son resistentes a la corrosión los envoltorios de plástico moldey fibra de vidrio, junto con los envolventes de fundición a presión y los envolventes de acero inoxidable. Las carcasas moldeadas y moldea presión proporcionan soluciones NEMA e IP económicas, en contraste con las carcasas de chapa de metal. Los contenedores de Metal pueden ser recubiercon polvo para proporcionar resistencia a la corrosión. Además, existen recintos para fines específicos. Por ejemplo, algunos recintos ofrecen paneles infrarrojos opcionales para la conectividad, mientras que otros están destinados únicamente para su uso como cajas de Unión eléctrica o de fibra óptica.

Mira.El plástico moldeofrece un aspecto elegante para los diseños que experimentan la participación regular del usuario, como productos de consumo o instrumentos médicos. Si la carcasa está destinada a contener controles para una máquina en una fábrica, entonces la apariencia más simple de fundición a presión de aluminio o chapa de metal será suficiente. Numerosas carcasas de aluminio extrupresentan recubrimientos vibry atractivos y tapas de plástico.

Hay muchos factores en los que pensar, así que échele un vistazo a nuestro artículo centrado en este tema, "seleccionar el Material adecuado para su recinto NEMA."

tipo

Existen varios tipos de recintos, desde bastidores de gabinete de tamaño considerable a pequeños contenedores de plástico. Aquí hay algunos asuntos a considerar.

¿De qué manera se utilizará el recinto? Si va a ser portátil o portátil, elija plástico por sus propiedades ligeras. La fibra de vidrio pesa menos que el acero, por lo que es más fácil de transportar e instalar en recintos grandes.

¿Estará sujeto a impactos, como los de las carretillas elev? A continuación, seleccione una carcasa de aluminio fundido a presión, acero o materiales reforzados con fibra de vidrio. Shinging&#La serie de cajas 39;s de cajas de plástico reforzadas con fibra de vidrio son notablemente durad, como se demuestra en este video de un vehículo conduciendo sobre una caja.

¿Contendrá indicadores o indicadores? Se ofrecen cubiertas de plástico transparente para cajas de plástico.

¿Comprenderá elementos de diversa índole? Shinging proporciona una caja de doble compartimiento diseñada para elementos de potencia en un lado e indicadores en el lado opuesto. Además, nuestras carcasas de plástico pueden alojar paneles de montaje internos en la cubierta, la base y el cuerpo, proporcionando a los diseñadores una considerable flexibilidad en el posicionamiento de los componentes internos. Estos diseños permiten que los componentes de potencia se coloquen a una distancia de la electrónica de señales.

¿Cuál es la masa de las partes? Las fuentes de alimentación eléctrica y los disipadores de calor podrían tener que ser Unidos a paneles internos de metal o plástico, que se pueden encontrar en ciertos recintos.

¿Requerirá mantenimiento en el campo? Las cubiertas con bisagry pestipermiten a los técnicos acceder rápidamente a los componentes internos.

¿De qué manera se colocarán sus componentes? Shinging ofrece cajas diseñadas para el montaje sobre raídin internos. Adicionalmente, ciertas cajas electrónicas de Shinging pueden montarse directamente sobre raídin.

¿Cuál es el número de placas de circuito en su diseño? Carcasas de aluminio extrucon con frecuencia cuentan con una guía de tarjeta incorporada para el apoyo de una placa de circuito, similar a muchos carcasas de fundición a presión. Shinging también proporciona una caja de terminal multiplaca que se adapta a varios PCB pequeños. Las carcasas más grandes cuentan con jefes de montaje internos.

¿Su diseño requiere protección? Los gabinetes vienen con puertas que se pueden cerrar con llave. Ciertos recintos tipo caja cuentan con hasps para candados.

Caja a prueba de agua

¿Qué es lo que caracteriza a los recintos electrónicos resistentes a la intemperie? El elemento crucial es el sello que conecta la cubierta y el cerrcerr's cuerpo. La junta debe ser continua, construida a partir de un material resistente, respetuoso del medio ambiente que se mantiene flexible a través de un amplio espectro de temperaturas, y se mantiene en su lugar por una cubierta de cierre cerrado que se atornilla hacia abajo o bien se fija de forma segura.

Elegir un recinto impermeable Para dispositivos electrónicos.

El nivel de protección se evalúa de acuerdo con los estándares establecidos por la NEMA en América del norte y la IEC en Europa. Muchos diseñadores entienden que requieren una carcasa resistente al agua clasificada como nemo o IP para la electrónica, aunque pueden no estar seguros del nivel adecuado de protección necesario. Una carcasa NEMA 4X ofrece más que protección contra goteo; Protege contra el agua de las manguy el polvo impulsado por el viento. La X indica que la carcasa permanecerá libre de corrosión. NEMA 4X es el nivel de protección más bajo adecuado para entornos al aire libre. Si su producto va a ser utilizado en un ambiente marino, o si simplemente desea garantizar una mayor seguridad, elija NEMA 6P, que protege las partes internas incluso cuando la carcasa se sumerge brevemente.

Los estándares comparables para Europa consisten en IP66, que evita la intrusión de viento y lluvia. IP67 proporciona protección contra la inmersión breve, mientras que IP68 ofrece protección contra la inmersión de hasta una hora, por lo general con un gasto extra mínimo. Los recintos con una clasificación IP54 no deben considerarse impermeables, ya que protegen contra la caída de gotitas, pero no contra las fuertes lluvias o los desagües industriales.

Para mantener la resistencia al agua, cada cable que conduce a la carcasa electrónica debe sellarse con glándulas de cable. Se suministrarán sellos comparables para interruptores, indicadores y pantallas. Una opción eficaz es una carcasa de plástico con una cubierta de policarbontransparente, lo que permite las lecturas de los indicadores sin necesidad de perforagujeros en la caja que requeriría un sellado adecuado después. Al instalar una carcasa, asegúrese de tener en cuenta características como soportes moldeados o soportes de montaje adjuntos externamente para evitar la necesidad de seltodos los agujeros para el montaje.

La presión del aire y la temperatura se pueden controlar con válvulas de ventilación. La dificultad, naturalmente, radica en el hecho de que la ventilación crea una abertura en el recinto. Las rejde ventilación transpirables con clasificación IP cuentan con una membrana resistente al agua que permite el flujo de aire al tiempo que evita que la humedad y el polvo entren. Ciertos respiraderos también se pueden sumergir. Eche un vistazo a nuestra entrada de blog, "Shinging Industries Unveils IP67 Rated Vents."

Redes y comunicaciones

Un gabinete de red es una estructura metálica cerrada destinada A contener datos y dispositivos de comunicación como servidores, routers, switches y unidades de almacenamiento de datos. Estos bastidores gabinete tienen varios nombres basados en el tipo de equipo que alber: redes, comunicaciones, servidores, y mucho más. Si un rack de armarios se llama rack de armarios de comunicaciones o rack de servidores, sepa que estos términos se pueden usar indistin. Los bastidores de equipos se utilizan para acomodar equipos de prueba, controles de fábrica e instrumentos científicos.

Los fabricantes de equipos crean sus productos para la instalación en un rack estándar de 19 pulgadas usando bridas de montaje, también conocido como rieles de montaje, que tienen un espaciestandarique se alinecon los agujeros de tornillo en los rieles de montaje del rack. Equipo adicional puede descansar en un estante en el rack o ser instalado dentro de un chasis unido al rack.

Los gabinetes de red permiten a los técnicos configurar el equipo de manera vertical, ahorrespacio en el piso y creando una disposición ordenada. A veces, bastidores de gabinete se aseguran al suelo, mientras que en otras ocasiones, se apoyan sobre ruedas. Los armarios de red montados en la pared crean espacio adicional en el suelo.

Para asegurar que el equipo esté seguro, protegido del polvo y para prevenir el contacto accidental, se instalpuertas laterales y armarios alrededor del bastipara crear una carcasa protectora. Las elevadas temperaturas de funcionamiento pueden reducir la vida útil de las piezas electrónicas, por lo que los ventilsuelen instalarse en armarios para garantizar el flujo de aire de refrigeración. Las características de ventilación (como persi) se pueden incluir en los lados, puertas, encimeras y estantes del armario.

Bastidores abiertos (que carecen de lados o puertas) no están cerrados, sin embargo, la gente se refiere a ellos como recintos, y el mismo fabricante que produce gabinetes rack también fabrica bastidores abiertos. Algunos usuarios requieren sólo dos puntos de montaje, por lo que optpor un Bastide relé que cuenta con los raíles de montaje, pero carece de lados adicionales.

Seleccionar un armario de red, un armario de comunicaciones o un rack de servidor.

Los factores a tener en cuenta para la selección incluyen:

Cargo.Entender el peso de su equipo y asegurarse de que su cabinet's capacidad de carga puede manejarlo.

Altitud. Una gran cantidad de armarios se solicitan en función de su altura. La industria estableció que una medida estándar para el espacio vertical es de 1,75 pulgadas, y los fabricantes de equipos siguen refiriéndose a sus productos como 1U, 2U, y así sucesivamente. Si usted y#39; ser consciente del número de unidades necesarias, ordenar el armario es sencillo; Los fabricantes de carcasas indican la cantidad de U para cada modelo. Tenga en cuenta que la dimensión "u" indica el espacio disponible para instalar el equipo y no incluye la parte superior e inferior, que es la razón por la altura total se proporciona con frecuencia también.

Puertas.¿Es necesaria para ti una puerta con cerradura? Las puertas de plástico transparente y las puertas de cristal permiten a los técnicos ver los indicadores. Las puertas de acero proporcionan mayor privacidad y seguridad.

Accesorios.Estantes, bandejde ventilador, organizadores de cable, cajones y varios accesorios transforman un marco simple en un armario funcional. Algunos bastidores de armario, como nuestra serie Rack Professional, vienen con accesorios para una solución completa.

Para obtener consejos adicionales de selección, eche un vistazo a nuestra entrada de blog, "cinco consejos para elegir un gabinete de red."

Unidad de conexión

Una caja de conexiones sirve para contener conexiones eléctricas, incluyendo los cables que suministrde energía A las máquinas, la iluminación, los dispositivos de ti, cámaras de vídeo, y varios otros aparatos. La caja protege en ambos sentidos: protege las conexiones de la manipulación, el polvo y la humedad, al tiempo que protege a los individuos del contacto accidental con la electricidad. Los requisitos eléctricos evolucionan, y una caja de conexiones ofrece una puerta de entrada a la red eléctrica. En los escenarios con mantenimiento regular, una caja de uniones con bisagrfacilita el acceso.

¿Cómo elegir una caja de empalme

Para sitios al aire libre o áreas interiores de lavado de fábricas, emplear una caja de conexiones NEMA que esté protegida de los elementos. Por lo general, estos están construidos de plástico debido a su resistencia a la corrosión. Un gran ejemplo es Shinging&#Cajas 39;s, disponibles en varios tamaños. Las cajas de Unión de fibra de vidrio, como las cajas de la serie Shinging, se ofrecen para una mayor durabilidad.

Una caja de conexiones metálica es la opción estándar para interiores. La estructura de acero ofrece una base sólida para las conexiones y una mayor durabilidad. Estos recintos son comúnmente conocidos como cajas de conexiones NEMA 1, ya que los códigos eléctricos requieren una caja que proteja contra la intrude dedo (clasificación NEMA 1). Tales cajas frecuentemente cuentan con recortes opcionales.

Una caja de conexiones terminales contiene conexiones eléctricas, sin embargo, los cables utilizados son cables de señal en lugar de cables de energía eléctrica. En los controles y la automatización de la máquina, los cables para las señales de entrada y salida se conectan a la electrónica a través de bloques de terminales equipados con terminales de tornillo. Una excelente ilustración es nuestra caja de conexiones terminales.

Shinging proporciona además una carcasa con clasificación ATEX adecuada para su uso como caja de conexiones a prueba de explosiones en entornos con atmexplosivas.

Cerrpara el carril DIN

Una carcasa para rieles DIN es una carcasa diseñada para el montaje de uno o más rieles DIN. Un riel DIN es una tira de metal nivelde tamaño estándar que ofrece una manera fácil de fijar componentes A una pared o dentro de una carcasa. Los instaladores simplemente ajustan o deslizlas piezas en su posición en el carril. Este formato es ampliamente utilizado en aplicaciones de control ya que los componentes son generalmente modulares y fácilmente intercambiables: fuentes de alimentación, solenoides, actuadores, interruptautomáticos y bloques de terminales. Los fabricantes entienden esto y crean sus productos incorporando soportes de raídin.

¿Cómo elegir una cerrpara raídin

Shinging ofrece a estos fabricantes una gama de cajas electrónicas destinadas a la instalación de riel DIN, incluyendo nuestra carcasa de aluminio extruy nuestra caja multiplaca de plástico para riel DIN, que puede albergar hasta tres PCB. Incorpore sus propias placas de circuito impreso, y su diseño será adecuado para la instalación de carril DIN. Nuestro vídeo muestra una caja conectada a un riel DIN.

Shinging además proporciona armarios y recintos que pueden acomodar componentes montados en riel DIN. Muchos de nuestros grandes chasis NEMA/IP cuentan con jefes de montaje en la parte inferior para la fijación de rieles DIN. Estas cajas de raíl DIN son perfectas para áreas en la planta de la fábrica que experimentan lavado. Una excelente ilustración son nuestros envolventes de plástico de tamaño considerable que, a diferencia de los gabinetes de metal, no obstrulas señales de RF utilizadas en aplicaciones IoT.

En este artículo se han abordado varias áreas clave de aplicación y variedades de recintos. Si su aplicación necesita una solución única que una carcasa estándar no puede cumplir, entonces visite nuestro sitio web dedicado a carcasas eléctricas personalizadas.
